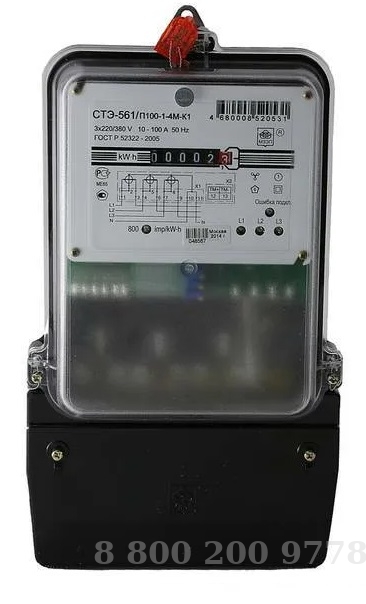

Счетчики трехфазные статические СТЭ561 предназначены для измерения и учета активной энергии в четырехпроводных сетях переменного тока номинальной частоты 50Гц внутри закрытых помещений при температуре от -40С до +60С. Счетчики содержат в качестве счетного механизма электромеханическое отсчетное устройство, которое одновременно выполняет функции запоминающего устройства.могут быть использованы в автоматизированных системах контроля и учета энергопотребления АСКУЭ. Степень защиты счетчика от проникновения воды и пыли IP51 по ГОСТ 14254-96.
Высокая точность с большим технологическим запасом.
Современная элементная база с длительным сроком службы.
Применение SMD монтажа.
Изготовление плат счетчиков на автоматизированном оборудовании.
Регулировка и поверка счетчиков на автоматизированных поверочных стендах.
Работа в расширенном температурном диапазоне (-40....+60°С).
Светодиодные индикаторы наличия напряжения в фазах LI, L2, L3.
Обнаружение и индикация неправильного подключения трансформаторов тока с помощью светодиода "Ошибка подключения".
Тип отчетного устройства
электромеханическое
Измерительный элемент
трансформатор
Тип интерфейса
импульсный выход телеметрии
Тип корпуса/вариант крепления
вариант корпуса «К1»/три винта
вариант корпуса «К3»/DIN-рейка
вариант корпуса «К4»/три винта
Класс точности
1,0
Напряжение, В
3*220/380
Базовый (номинальный) ток, А
5/10
Ток максимальный, А
7,5/50/60/100
Количество тарифов
1
Частота сети, Гц
50
Порог чувствительности, А:
номинальный ток 5А
0,0125
номинальный ток 10А
0,025
Цена одного разряда счетного механизма, кВт*ч:
младшего
0,1
старшего
10 000
Передаточные числа, имп/кВт*ч
800, 1600
Полная и активная мощность потребляемая цепью напряжения, не более, В*А/ Вт
10 /2
Полная мощность, потребляемая цепью тока, не более, В*А
