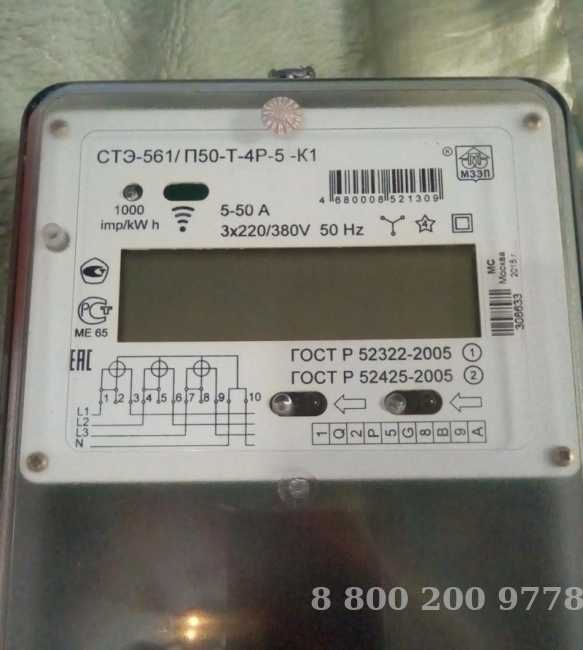

Счетчики трехфазные электронные СТЭ561 предназначены для учета активной и реактивной энергии в прямом направлении в четырех- и трехпроводных сетях переменного тока номинальной частоты 50Гц. Энергопотребление отображается на жидкокристаллическом индикаторе (ЖКИ), защищенном от электромагнитных воздействий. Интерфейсы связи RS-485 или импульсный выход позволяют работать в составе любых АСКУЭ,
Высокая точность с большим технологическим запасом,
Современная элементная база с длительным сроком службы ;
Применение SMD монтажа;
Изготовление плат счетчиков на автоматизированном оборудовании;
Регулировка и поверка счетчиков на автоматизированных поверочных стендах.
Измерение активной и реактивной энергии и мощности.
Количество импульсов устанавливается программно.
Счетчики обеспечивают отображение информации по виду энергии (А/Р), соответствующей накопленной энергии мощностей.
Тип отчетного устройства
ЖКИ
Измерительный элемент
трансформатор
Тип интерфейса
импульсивный, RS-485
Тип корпуса/вариант крепления
вариант корпуса «К1»/три винта
Класс точности по активной энергии
Класс точности по реактивной энергии
1,0
2,0
Напряжение, В
3*100, 3*57,7/100, 3*220/380
Ток номинальный, А
5
Ток максимальный, А
7,5
Количество тарифов
1
Частота сети, Гц
50
Порог чувствительности по активной энергии
-номинальный ток 5А
-номинальный ток 10А
Порог чувствительности по активной энергии
-номинальный ток 5А
-номинальный ток 10А
0,0125
0,025
0,025
0,05
Цена одного разряда счетного механизма, кВт*ч:
младшего
0,1
старшего
10 000
Передаточные числа, имп/кВт*ч
1000, 5000
Полная и активная мощность потребляемая цепью напряжения, не более, В*А/ Вт
10 /2
Полная мощность, потребляемая цепью тока, не более, В*А
